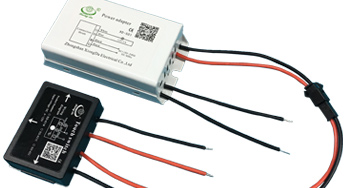

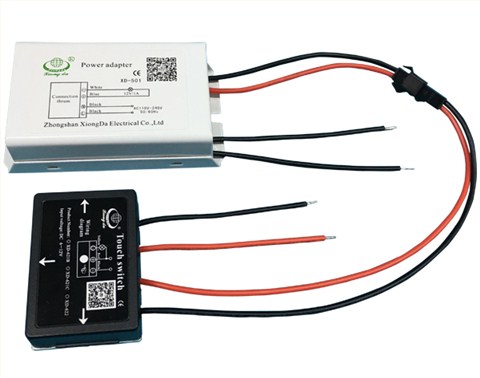

型号：XD-623B

名称：镜面灯专用触摸开关 (专用于LED灯具 ON/OFF)

工作电压：AC：100-250V 50/60HZ

输出电压：DC：12V

负载类型：LED光源及各类12V直流电器

负载功率：≤12W

主 机：82X46X22mm

触摸头：50X35X16mm

此开关是一款隔离触摸感应开关，适用于有介质(如玻璃、亚克力、塑料、陶瓷等)灯体的各类灯具上，在隔离保护的情况下不用接触金属部件隔着玻璃就可以感应触发开关工作，实现触摸功能，安全性能高。开关使用无机械磨损，寿命长，开关安装好后镜子正面看不到开关配件，只是看到背光透出的触摸标志，美观又大方，是制做高端产品的明智选择。

触摸开关板上设计有背景灯，背景灯和触摸开关设计为一体，当电源和开关连接好后，电源通电后开关板上的背景灯就点亮，背景灯为长亮。

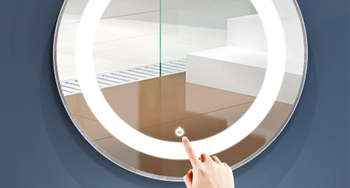

触摸开关功能：当人体第一次触摸开灯，再次触摸关灯，依次循环。

能保证用户的安全用电，有突破吸收器，能有效的防止外界和对外界的干扰。

适用于有介质(如玻璃、亚克力、塑料、陶瓷等)的各类灯具。

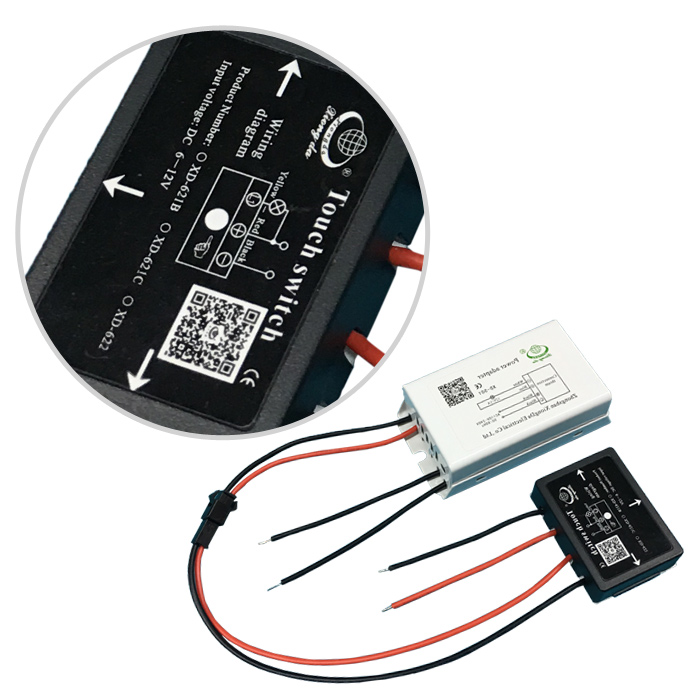

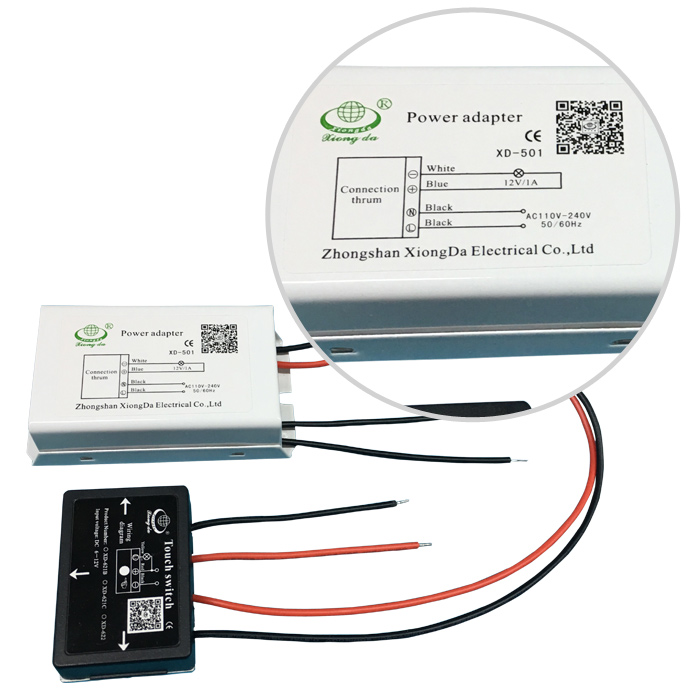

接线方式：电源上的2条黑线接AC100-250V输入，触摸开关上的红线为DC12V“+”输出接LED灯具“+极”，黑线为DC12V“-”输出接LED灯具的“-极” ，黑色的触摸头安装在镜子的背面。。

注：安装前请先切断电源总开关。

01：将主机上：2条黑线接AC100-250V输入，触摸开关上的红线为DC12V“+”输出接LED灯具“+极”，黑线为DC12V“-”输出接LED灯具的“-极” ，黑色的触摸头安装在镜子的背面。。

02：将主机用螺丝固定在所需的位置。

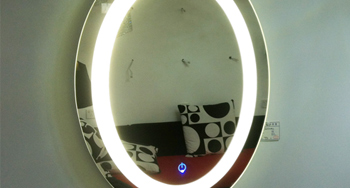

03：在镜面设计一个触摸点，触摸点大小直经10-18mm，首先要将镜片触摸点周围的水银打掉，打掉的水银宽最好为1.5-2MM，打掉的水银部位刚好背光也可以透出，一目了然的能看到触摸位置，即美观，又方便找到触摸开关位

04：安装开关时在触摸点上做一个中心十字线，开关盒上有三条箭头线，三条箭头线要对准触摸点上的十字线的任意三条线,，(因为触摸开关板上最中心直径10mm 的位置为触摸感应区域，所以一定要将触摸开关板上的触摸感应区域对准镜面打掉的水银部位的触摸点)，对准位后才能触摸得到，触摸板上自带粘胶，粘胶表面有一张贴纸，把贴纸拿掉，对好位贴在镜片反面即可，贴上后测试开关没问题了要确保永久不脱落，可用其它方式再固定好。
